问题一：工程机械线路怎么布局衔接？特点是什么？

工程机械电器系统使用低压直流电源
，选取串联、并联或者串并混联电路
，所有电路都有正极和负极
。从负载引出的回路都要通过导线直接衔接到蓄电池的负极接线端上
。若是采取分立接线方式
，蓄电池上的导线就会有上百条之多
。为了节约电线资料和装置方便
，通常工程车辆电路都选取单线造
，即蓄电池正极线直接与各用电设备衔接
，蓄电池负极线直 接搭在车架金属机件上
，用电设备的负极线就近搭在车架金属机件上
，利用发起机和整车底盘（粱架）的金属体作公共通路
。这种负极线与车体相衔接的方式就称为搭铁
，也称为 接地或接铁
。

问题二：搭铁不良有哪些风险？

搭铁不良会造成造成接触不良
，迫使电流试图通过另表的回路
，引起电压降落或工作失效
。 搭铁不良会造成电气线路很多显性或隐性故障
。在点火系统上
，若是发起机搭铁不良
，就 会造成发起机不能起动
。在启动电路上
，若是发起机搭铁不良
，会造成起动机转速减慢
， 电枢发热
，功夫稍长还很容易销毁起动机
。在灯光电路上
，若是灯具搭铁不良
，会造成灯光不亮或者灯时光暗
。因而
，意识搭铁线的作用能够预防好多故障的产生及查抄电气故障时产生误判
。

问题三：若何查抄搭铁不良的故障点？

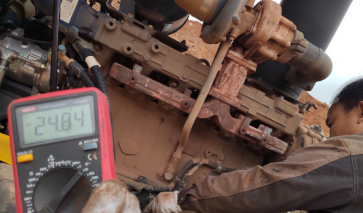

答：接地不良的通常判断步骤：1、丈量电压降：以发电机为中心
，启动情况下万用表直流电压档查抄发电机B点与发电机表壳电压
，并纪录以发电机B点为一端
，查抄疑惑接地址电压值
，若是相差值较大
，即为该地位搭铁不良
。

2、凭据故障部位
，对有关联的搭铁点如螺栓、线束针脚进行拆检、晃悠
。尤其是多个地线集中搭铁的螺栓
，如仪表箱内搭铁线、地板架集中搭铁点
。
